Устройство песчано-гравийной подушки

Функции и конструктивные особенности подушки

Песчано-гравийная подушка (ПГП) под фундаментом выполняет три основные задачи: выравнивание основания, дренаж отводимых грунтовых вод и перераспределение нагрузки от здания на грунт. В отличие от бетонной подготовки, ПГП не является несущим элементом — её задача снизить вероятность неравномерных осадок и морозного пучения. Практика показывает, что игнорирование этого слоя в пучинистых грунтах (глины, суглинки) приводит к трещинам в фундаменте в течение первого года эксплуатации. Согласно СП 50-101-2004, толщина подушки назначается расчётом, но минимальная величина для любого фундамента — 200 мм.

Материалы для подушки — это смесь песка и гравия в пропорции 40:60 (по объёму). Оптимальная фракция гравия — 20–40 мм. Использование речного песка с модулем крупности 2,0–2,5 даёт наилучший коэффициент уплотнения (0,95–0,98). Категорически запрещается применять пылеватый песок или гравий с глинистыми включениями — это снижает дренажные свойства и увеличивает риск пучинистости.

Расчёт толщины подушки: практическая методика

Точный расчёт толщины ПГП выполняется по формуле: H = (P × k) / (E × γ), где P — нагрузка на подошву фундамента (тс/м²), k — коэффициент запаса (1,2–1,5), E — модуль деформации песчано-гравийной смеси (12–15 МПа для средней степени уплотнения), γ — плотность материала (1,7–1,8 т/м³). Для типового одноэтажного дома из газобетона на ленточном фундаменте (ширина ленты 400 мм) расчётная толщина подушки составляет 300–400 мм. Однако на практике закладывают 500–600 мм.

В сложных геологических условиях (пучинистые грунты, высокий УГВ) применяют комбинированную схему: нижний слой — крупный гравий (200 мм), верхний — песок (300–400 мм). Траншея под подушку всегда должна быть шире фундамента на 200–300 мм с каждой стороны — это пространство необходимо для бокового отжатия грунта под нагрузкой и предотвращения защемления.

Пошаговый процесс устройства подушки

Геодезическая разбивка. Определите нулевую отметку и глубину траншеи с учётом толщины подушки. Отклонение от проекта — не более ±50 мм.
Выемка грунта. Удалите растительный слой (не менее 200 мм) и слабые грунты. Дно траншеи выравнивается с уклоном 1–2% в сторону дренажного колодца.
Первичное уплотнение основания. Пройдитесь виброплитой (вес не менее 100 кг) по дну траншеи. Для пучинистых грунтов — 3–4 прохода по одной полосе.
Укладка геотекстиля. Полотно с плотностью 200–300 г/м² укладывается на дно и стенки траншеи. Это предотвращает заиливание песка и смешивание с подстилающим грунтом.
Засыпка нижнего слоя. Песок (крупный, речной) — слой 100–150 мм. Смачивание водой (5–10% от массы) для улучшения уплотнения.
Уплотнение виброплитой. Каждый слой песка уплотняется до тех пор, пока на поверхности не перестанут оставаться следы. Коэффициент уплотнения — не менее 0,95 (проверяется плотномером или методом режущего кольца).

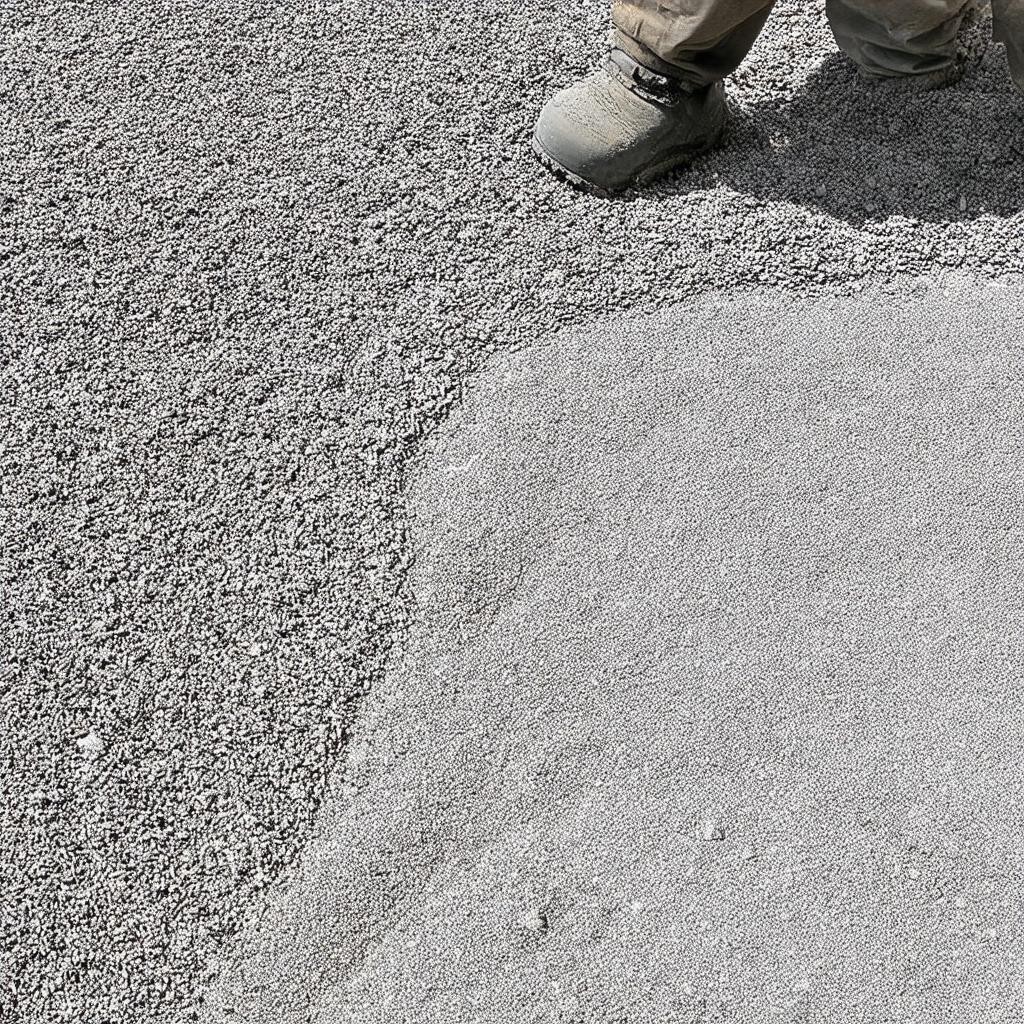

Засыпка гравия. Слой 200–250 мм. Гравий уплотняется виброплитой с резиновым покрытием, чтобы не дробить щебень.
Финишный слой песка. 50–100 мм песка (фракция 0,5–1,0 мм) — выравнивающий слой под фундамент.
Контрольная трамбовка. Общее количество проходов — 6–8. Проверка ровности — 2-метровой рейкой: зазор не более 15 мм.

Сравнение материалов для подушки: песок, щебень, гравий

Речной песок (крупнозернистый). Модуль крупности — 2,2–2,5. Не содержит глинистых частиц. Идеален для дренажа и выравнивания. Средняя стоимость — 800–1200 руб./м³.
Гравий (мытый, фракция 20–40 мм). Лучший дренажный материал. Не заиливается. Стоимость — 1400–1800 руб./м³.
Щебень (гранитный, фракция 20–40 мм). Высокая прочность (М1200–М1600). Может использоваться только для нижнего слоя подушки. Плохо пропускает воду (по сравнению с гравием). Стоимость — 2000–2800 руб./м³.
ПГС (природная песчано-гравийная смесь). Содержит до 30% песка и 70% гравия. Низкая стоимость (600–900 руб./м³), но неоднородный состав — требуется лабораторный контроль. Не рекомендуется для ответственных фундаментов.

Типичные ошибки при устройстве подушки

Ошибка 1: Недостаточная толщина. Многие застройщики экономят, закладывая 100–150 мм. Результат — неравномерная осадка уже на стадии возведения стен. По данным НИИОСП им. Н.М. Герсеванова, минимальная толщина подушки для ленточного фундамента в зоне сезонного промерзания (глубина 1,5 м) — 400 мм.

Ошибка 2: Плохое уплотнение. Пренебрежение виброплитой или использование лёгких трамбовок (< 50 кг) приводит к коэффициенту уплотнения менее 0,85. После заливки фундамента подушка проседает на 10–20% от толщины. Критерий качественного уплотнения — при ходьбе на каблуке не остаётся следов.

Ошибка 3: Засыпка на влажный грунт. Если дно траншеи не осушено, вода капиллярно поднимается в подушку. Зимой это приводит к пучению. Всегда отводите грунтовые воды с помощью временного дренажа (канавки, откачка) перед укладкой песка.

Ошибка 4: Отсутствие геотекстиля. На пучинистых грунтах без геотекстиля песок смешивается с глиной, теряя дренажные свойства. Затраты на геотекстиль окупаются за 1–2 сезона исключением ремонта фундамента.

Контроль качества и приёмка работ

После завершения работ необходимо провести геодезический контроль высотных отметок (схема нивелирования — через 2 метра по длине траншеи). Допустимое отклонение — ±20 мм. Далее — контроль уплотнения. Метод режущего кольца: берётся проба песка объёмом 100 см³, взвешивается, сушится, повторно взвешивается. Если влажность соответствует оптимальной (8–12%), коэффициент уплотнения должен быть не менее 0,95; для гравия — 0,90.

Особое внимание — водонасыщению. В зонах с высоким УГВ после дождя проверяют, не застаивается ли вода на поверхности подушки. Если вода стоит более 2 часов — нарушен дренаж или неправильно подобрана фракция гравия. В этом случае необходимо добавить слой дренажной трубы с перфорацией, выведенной в отмостку.

В 2026 году на российском рынке появились новые рекомендации по уплотнению: для тяжёлой техники (катков массой более 5 т) допускается уменьшение толщины каждого слоя до 80 мм, но количество проходов увеличивается до 10–12. Для частного строительства, где используется виброплита массой 70–100 кг, оптимальная толщина слоя — 100–150 мм. Превышение этой величины ведёт к недобору плотности в нижней части.
